Systèmes vis-écrou pour transmission de puissance

Vis-mères

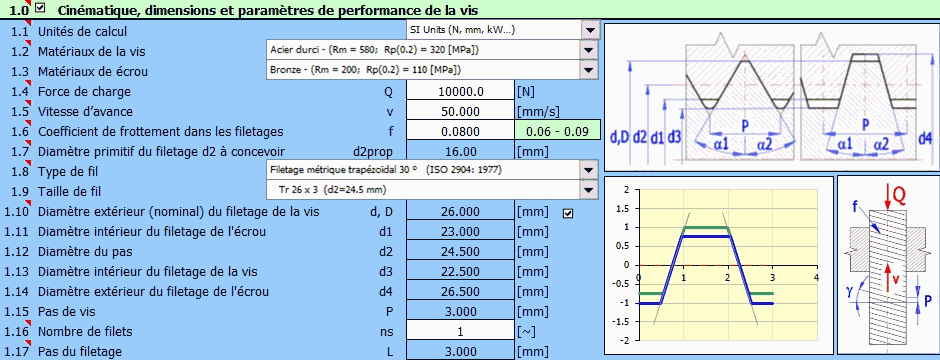

Le logiciel est destiné à calculer et vérifier des mécanismes vis-écrou. Le logiciel permet de résoudre les tâches suivantes:

  • Définition des paramètres cinématiques (vitesse, couple de torsion, tours et performance ...)
  • Choix simple / définition de la vis-mères (métrique, carré, trapézoïdale ...)
  • Vérification de la vis en ce qui concerne traction / pression, dommages dus à la pression, flambement et vitesse critique.
  • Le logiciel contient les tableaux de matériaux, filetages et coefficients de frottement.
  • Support des systèmes de DAO de 2D.

Ce calcul est basé sur les données, les procédures et les algorithmes de la littérature spécialisée et des normes AGMA, OIN, DIN et BS.

Liste des normes: ISO 68-1, 68-2, ISO 724, ISO 965, ISO 2904: 1977, DIN 513, CSN 01 4050, CSN 01 4052, ANSI/ACME B1.5-1977, ANSI/ACME B1.9-1973, ASME B1.1-2003, IS 4694-1968....

Littérature: Mechanical engineering design (Konstruování strojních součástí), Textbook of Machine Design, Machinery’s Handbook 26th Edition, Části a mechanismy strojů

Vis-mères - Calculer et vérifier des mécanismes vis-écrou

Vis à billes

Le logiciel est destiné à concevoir, calculer et vérifier des vis à billes. Le logiciel permet de résoudre les tâches suivantes :

  • Conception préliminaire (minimum de paramètres d’entrée suffisant pour l'orientation et la sélection dans les catalogues)
  • Analyse détaillée (charge, choix des dimensions, vérification des paramètres)
  • Définition du tableau du spectre de charge (vitesse, couple de torsion, tours et performance ...)
  • Calcul de la charge équivalente
  • Calcul de la durée de vie, conception des tolérances, analyse de température
  • Vérification de la vis en ce qui concerne traction/pression, dommages dus à la pression, flambement et vitesse critique
  • Plan de lubrification et calcul d’efficacité
  • Le logiciel contient les tableaux des vis conformément aux normes ISO et AINSI
  • Support des systèmes de DAO de 2D.

Ce calcul est basé sur les données, les procédures et les algorithmes de la littérature spécialisée et des normes AGMA, OIN, DIN et BS.

Liste des normes: ISO 3408-1:2006; ISO 3408-2: 1991; ISO 3408-3:2006; ISO 3408-4:2006; ISO 3408-5:2006; ISO 286-2:2010; DIN ISO 3408; JIS B1192-1997; JIS B1192-2018; DIN 69051-5; ANSI B5.48

Company cataloques: THK, PMI, KSK, NSK, SKF, HIWIN, KURODA, NOOK, THOMSON, Steinmayer, MANESMAN

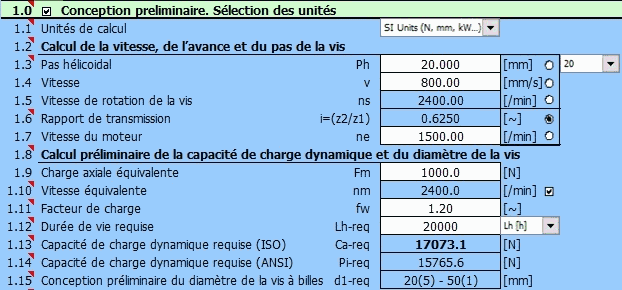

Conception préliminaire - vis à billes Dimensions de base de la vis à billes
Mécanisme à vis à billes Montage par vis à billes Dessin 2D d'un boulon et d'un écrou
