Pohybové a kuličkové šrouby

Pohybové šrouby

Program je určen pro návrh a kontrolu pohybového šroubu. Program řeší následující úlohy:

  • Výpočet kinematických parametrů (rychlost, krouticí moment, otáčky a výkon...)
  • Jednoduchý výběr/definice pohybového šroubu (metrický, čtvercový, lichoběžníkový...)
  • Kontrola šroubu na tah/tlak, otlačení, ohyb, vzpěr a kritické otáčky.
  • Program obsahuje tabulky materiálů, závitů a koeficientů tření.
  • Podpora 2D CAD systémů

Ve výpočtu jsou použita data, postupy, algoritmy a údaje z odborné literatury a norem AGMA, ISO, DIN a BS.

Seznam norem: ISO 68-1, 68-2, ISO 261, ISO 724, ISO 965, ISO 2904: 1977, DIN 513, CSN 01 4050, CSN 01 4052, ANSI/ASME B1.5-1977, ANSI/ASME B1.9-1973, ASME B1.1-2003, IS 4694-1968....

Literatura: Mechanical engineering design (Konstruování strojních součástí), Textbook of Machine Design, Machinery’s Handbook 26th Edition, Části a mechanismy strojů

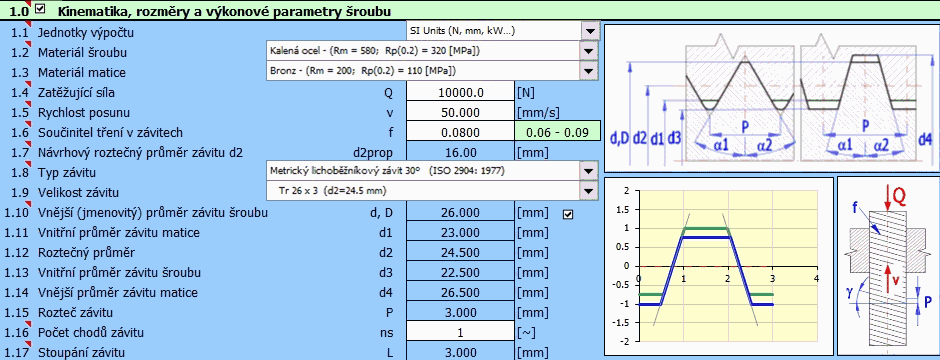

Návrh a kontrola pohybového šroubu

Kuličkové šrouby

Program je určen pro návrh, výpočet a kontrolu kuličkového šroubu. Program řeší následující úlohy: ™

  • Předběžný návrh (minimum vstupních parametrů, dostačující pro orientaci a výběr z katalogů)
  • Podrobná analýza (zatížení, volba rozměrů, kontrola parametrů)
  • Definice tabulky zatěžovacího spektra (rychlost, krouticí moment, otáčky a výkon...)
  • Výpočet ekvivalentního zatížení
  • Výpočet životnosti, návrh tolerancí, teplotní analýza
  • Kontrola šroubu na tah/tlak, otlačení, ohyb, vzpěr a kritické otáčky
  • Návrh mazání a výpočet účinnosti
  • Program obsahuje tabulky šroubů podle ISO a ANSI
  • Podpora 2D CAD systémů

Ve výpočtu jsou použita data, postupy, algoritmy a údaje z odborné literatury a norem ANSI, ISO, DIN a JIS.

Seznam norem: ISO 3408-1:2006; ISO 3408-2: 1991; ISO 3408-3:2006; ISO 3408-4:2006; ISO 3408-5:2006; ISO 286-2:2010; DIN ISO 3408; JIS B1192-1997; JIS B1192-2018; DIN 69051-5; ANSI B5.48

Firemní katalogy: THK, PMI, KSK, NSK, SKF, HIWIN, KURODA, NOOK, THOMSON, Steinmayer, MANESMAN

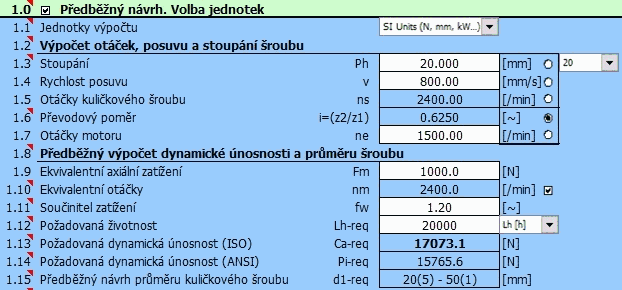

Předběžný návrh - kuličkový šroub Základní rozměry kuličkového šroubu
Mechanismus kuličkového šroubu Uložení kuličkového šroubu 2D výkres šroubu a matice
