Wellenverbindung durch Feder, Kerbverzahnung

Die Berechnung ist für den geometrischen Entwurf und die Festigkeitskontrolle der Formverbindungen der Welle mit der Nabe bestimmt.

Das Programm löst folgende Aufgaben:

  • Entwurf der Verbindung mit den Passfedern.
  • Entwurf der Verbindung mit den Scheibenfedern.
  • Entwurf der Verbindung mit gleichflankiger Nutung.
  • Entwurf der Verbindung mit Evolventenkerbverzahnung.
  • Festigkeitskontrolle der entworfenen Verbindungen.
  • Das Programm enthält die Tabellen der Feder- und Verzahnungsabmessungen gemäß ANSI, ISO, SAE, DIN, BS, JIS und CSN.
  • Unterstützung der 2D CAD Systeme.

In der Berechnung sind Daten, Verfahren, Algorithmen und Angaben aus der Fachliteratur und Normen ANSI, ISO, DIN benutzt.

Normenliste: ANSI B17.1, ANSI B17.2, ANSI B92.1, ANSI B92.2M, ISO R773, ISO 14, ISO 4156, DIN 6885, DIN 6888, DIN 5464, DIN 5471, DIN 5472, DIN 5480, BS 4235, BS 6, JIS B 1301, CSN 02 2562, CSN 30 1385, CSN 01 4942, CSN 4950

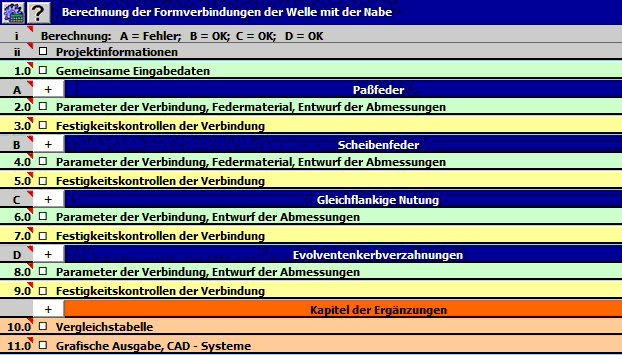

Wellenverbindung durch Feder, Kerbverzahnung Wellenverbindung durch Feder, Kerbverzahnung - 2D Zaichnung

Evolventenkerbverzahnungen

Die Berechnung ist für eine Detailzeichnung (Model) Evolventenverzahnung erstellen.

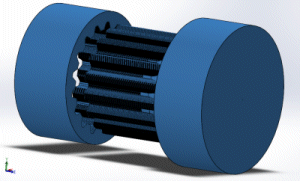

Evolventenkerbverzahnungen - 2D genaue Zeichnung (für die Produktion verwendbar) Evolventenkerbverzahnungen - 3D genaue Model Evolventenkerbverzahnungen - 3D genaue Model (Detail)
