Le programme est conçu pour la conception du volant d'inertie, son analyse et la détermination des dimensions. Dans le programme, il est également possible de résoudre le mécanisme à manivelle et de trouver les paramètres des moteurs asynchrones.
Le programme aborde les sujets suivants :
- Calcul du moment d'inertie pour la machine sélectionnée.

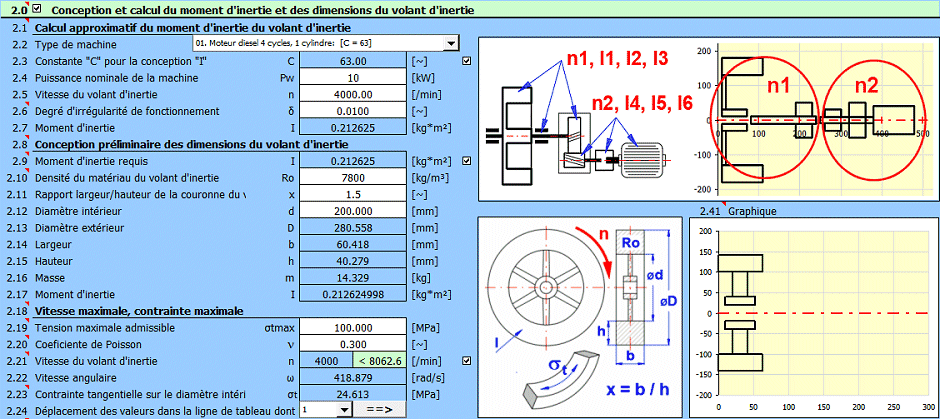

- Conception des dimensions du volant d'inertie en fonction du moment d'inertie requis.
- Calcul du moment d'inertie à partir des dimensions du volant d'inertie.
- Calcul du moment d'inertie de masses ayant des vitesses différentes (moment d'inertie réduit).
- Calcul des contraintes des anneaux rotatifs.
- Calcul du moment gyroscopique.

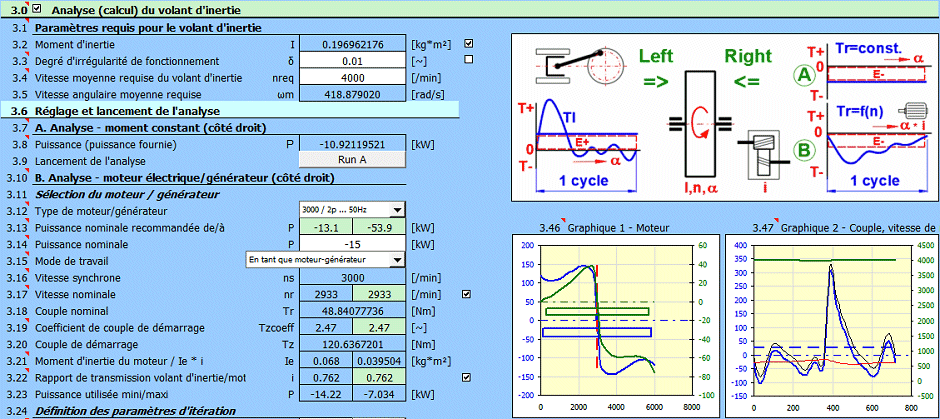

- Calcul du moment d'inertie à partir du diagramme de charge et de l'irrégularité de fonctionnement requise.
- Calcul de l'irrégularité de fonctionnement.
- Conception du volant d'inertie en liaison avec le moteur.
- Sélection et calcul des paramètres d'environ 1200 moteurs électriques asynchrones.
- Solution de mécanisme à manivelle.
Les calculs utilisent des données, des procédures, des algorithmes et des informations provenant de la littérature, de normes et de catalogues d'entreprises.
[1] Strojně technická příručka (Svatopluk Černoch)[2] Shigley’s Mechanical Engineering Design
[3] Strojírenská příručka (1992)
[4] Machinery’s Handbook (26th Edition)
Standards: EN 60034-30-1 :20 14
Rotating electrical machines — Part 30-1: Efficiency classes of line operated AC motors (IE code)
Machines Olectriques tournantes — Partie 30-1: Classes de rendement pour les moteurs a courant alternatif alimentés par le réseau (Code IE)
Drehende elektrische Maschinen — Teil 30-1: Wirkungrad-Klassifizierung von netzgespeisten Drehstrommotoren (IE-Code)
Company cataloques:Siemens, ABB Automation Products
