Výpočet řeší plošné charakteristiky obecných profilů a hmotnostní charakteristiky těles vzniklých vytažením nebo rotací profilu.
Program umožňuje:
Uživatelské rozhraní.
Stáhnout.
Ceník, koupit.
Informace o syntaxi a ovládání výpočtu naleznete v dokumentu "Ovládání, struktura a syntaxe výpočtů".
Ovládání tohoto výpočtu je mírně odlišné od ovládání běžných výpočtů.
List výpočtu je rozdělen na tři části. Horní (nepohyblivá) obsahuje tlačítka
příkazů, parametry nastavující editační grafickou oblast a měřítko.
Popis kreslicích příkazů je uveden dále.
Informace o účelu, použití a ovládání odstavce "Informace o projektu" naleznete v dokumentu "Informace o projektu".
Přesto, že je výpočet charakteristik jednoduchá úloha, uvedeme zde stručný postup.
Plocha pro kreslení profilu je vytvořena 220 řádky x 220 sloupci s malou
roztečí. Buňky v této oblasti jsou bez barvy. Profil je vytvářen tak, že
vybrané buňky jsou vyplněny zvolenou barvou. Vodorovná osa je osa X, svislá
je osa Y. Bod 0,0 leží v levém dolním rohu kreslicí plochy.
Tlačítka příkazů pro kreslení jsou umístěna v horní části listu.
Po stisknutí tlačítka je vybraný tvar zakreslen do vybrané oblasti v
kreslicím poli.
Postup:
Příklad: Nakresleni vyplněného eliptického oblouku
Pokud při tvorbě profilu používáte standardní příkaz Excelu pro kopírování
buněk,
může být poškozena milimetrová mřížka. Tento příkaz obnoví ve
vykreslovací oblasti standardní mřížku.
Ve výběrovém seznamu vyberte barvu, která bude použita při vykreslení tvaru.
Příkaz vyplní vybranou obdélníkovou oblast nastavenou barvou.
Příkaz odstraní z vybrané obdélníkové oblasti barvu.
Příkaz vyplní vybranou čtvercovou (obdélníkovou) oblast kružnicí
(elipsou).
Příkaz odebere z vybrané čtvercové (obdélníkové) oblasti tvar kružnice
(elipsy).
Příkaz vyplní vybranou oblast trojúhelníkovým tvarem - zkosením. Trojúhelník
je natočen podle jednoho ze čtyř tlačítek.
Příkaz vyplní vybranou oblast čtvrtkruhem - zaoblením. Čtvrtkruh je
natočen podle jednoho ze čtyř tlačítek.

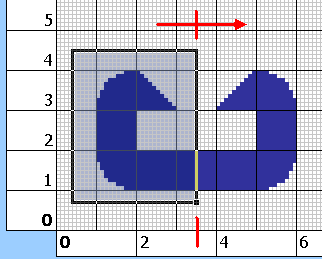

Příkazem zrcadlíte vybranou plochu v zadaném směru. Zrcadlení probíhá
podle příslušného okraje výběrového obdélníku.
Tlačítkem spustíte výpočet charakteristik.
Výpočet probíhá ve VBA modulu. Postupně jsou procházeny všechny buňky
editační oblasti a pokud je buňka zbarvená, je zahrnuta do výpočtu. Při výpočtu
je použito standardních vzorců a postupů (Integrace plochy, výpočet Ix,
Ixy, Ip, Sx, těžiště, plochy...) dostupných v odborné literatuře.
Výpočet spustíte stisknutím tlačítka "Výpočet profilu"
v pravém horním rohu výpočtového listu.
Při vytváření šikmých hran a křivek dochází k jejich náhradě "lomenou čarou". To má vliv na přesnost výpočtu. Pro profil obsahující šikmé hrany obecně platí: Čím větší bude velikost profilu vzhledem k velikosti kreslicí plochy, tím bude chyba výpočtu menší. Snažte se proto o rozumné nastavení měřítka mřížky tak, aby počítaný profil vyplňoval co největší oblast kreslicí plochy.
Jsou udány v aktuálních souřadnicích měřeno od bodu 0,0. Malé tlačítko
na konci řádku ">" umístí kurzor (vybere buňku) do těžiště.

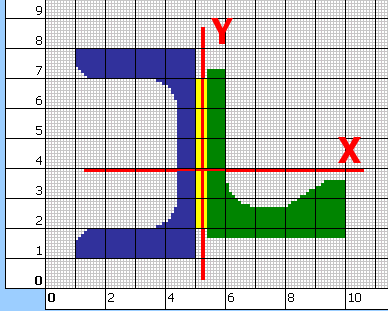

Moment setrvačnosti Ix (Iy) je vztažen k ose, která prochází těžištěm a je rovnoběžná s osou X (Y).
Je vztažen k těžišti.
Je vztažen k těžišti.
Je to minimální / maximální hodnota Ix k ose procházející těžištěm
a svírající s osou X úhel alfa.
Jde o důležitou veličinu, která je rozhodující při zjišťování
maximálního ohybového napětí působícího v nosníku s daným profilem.
Hodnota Sx je počítána podle vzorce Sx=Ix/a, přičemž a je vzdálenost
mezi přímkou procházející těžištěm a polohou krajního vlákna.
Zde jsou uvedeny dvě hodnoty pro osu X a dvě pro osu Y. Hodnota se znaménkem
"+" Sx+, (Sy+) je vztažena k hornímu (pravému) krajnímu vláknu. Hodnota se
znaménkem "-" k dolnímu (levému) krajnímu vláknu.
Graf vyjadřuje závislost "Momentu setrvačnosti" a "Průřezového
modulu v ohybu" na natočení profilu kolem těžiště. Na vodorovné ose
je vynesen úhel natočení alfa. Svislá osa vlevo obsahuje hodnoty Ix, svislá
osa vpravo hodnoty Sx+(krajní horní vlákno) a Sx-(krajní spodní vlákno).

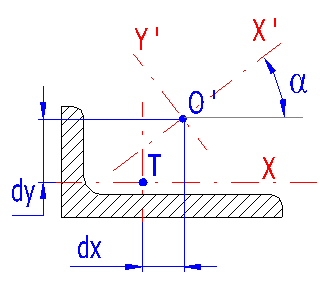

V tomto odstavci spočítáte plošné charakteristiky profilu k posunutým a pootočeným osám. Značení podle obrázku.
Zadejte posunutí os, ke kterým chcete zjistit plošné charakteristiky.
Zadejte úhel natočení os.

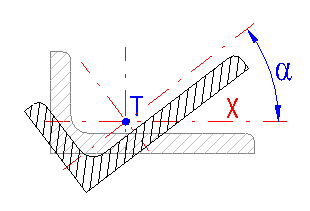

Jsou vztaženy k osám X' a Y' (resp. k bodu O') natočeným o úhel alfa.

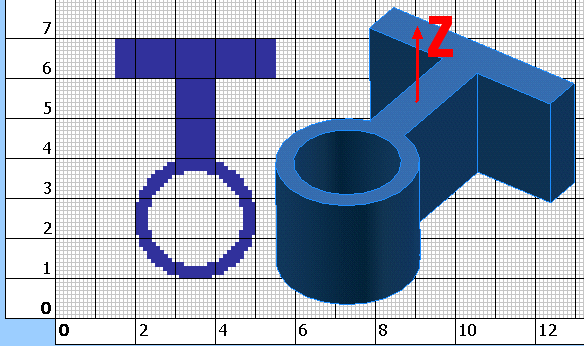

V tomto odstavci zjistíte objemové parametry těles, která vzniknou vytažením nebo rotací vytvořeného profilu.
Zadejte hustotu materiálu, ze kterého je nosník (resp. rotační těleso) vyroben. Některé běžné materiály jsou uvedeny ve výběrovém seznamu vpravo od vstupního pole.
Zadejte požadovanou délku nosníku, vzniklého vysunutím nakresleného profilu ve směru osy z.
Jedná se o moment setrvačnosti nosníku k ose Z. Osa Z je kolmá na plochu
řezu a prochází těžištěm profilu.

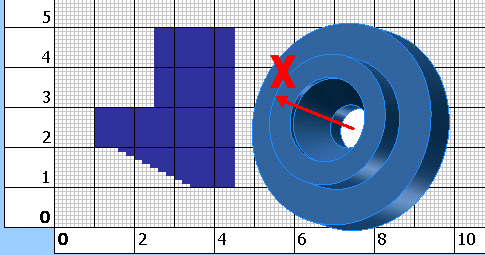

Je to hmotnostní moment setrvačnosti rotačního tělesa (vzniklého rotací
profilu kolem osy X) k ose X.
Informace o nastavení parametrů výpočtu a nastavení jazyka naleznete v dokumentu "Nastavení výpočtů, změna jazyka".
Všeobecné informace o tom, jak je možné měnit a rozšiřovat sešity výpočtu, jsou uvedeny v dokumentu "Úpravy sešitu (výpočtu)".
Kromě případného formátování čísel nedoporučujeme provádět žádné úpravy v tomto sešitu.
^
