Schneckenverzahnung

Die Berechnung ist für den Entwurf der Geometrie und der Festigkeit und zur Kontrolle der Schneckenräder bestimmt, einschließlich der Generierung präziser 3D-Modelle.

Das Programm löst folgende Aufgaben.

  • Vorläufige Auslegung der Verzahnung.
  • Automatischer Entwurf der Übersetzung mit einem Minimum an Eingangsforderungen.
  • Auslegung für vorgegebene Sicherheitskoeffizienten.
  • Berechnung einer Tabelle der geeigneten Lösungen.
  • Berechnung der kompletten geometrischen Parameter (einschließlich Achsabstandsänderung etc.).
  • Berechnung der Festigkeitsparameter, Sicherheitsüberprüfung (SW, SH, Sδ, SF).
  • Zusatzberechnungen (Erwärmung, Wellenauslegung etc.).
  • Möglichkeit des Speicherns, Ladens und Vergleichens verschiedener Lösungen innerhalb der Berechnung.
  • Unterstützung von 2D- und 3D-CAD-Systemen.
  • Erstellung präziser 3D-Modelle (Verzahnungsherstellung).

Die Berechnungen verwenden Verfahren, Algorithmen und Angaben aus Normen ANSI, ISO, DIN, BS und aus der Fachliteratur.

Normenverzeichnis: DIN 3996:2019, DIN 3974-1, DIN 3974-2, DIN 3975-1:2002, DIN 3975-2:2002, ISO 10828:2024, ISO/TS 14521:2020, ČSN 01 4750:2005, ANSI/AGMA 6134-C21, ANSI/AGMA 6034-B92, ANSI/AGMA 6022-D19

Literaturliste:
[01] Industrial Press, Inc.: Machinery’s Handbook 26th Edition
[02] McGraw-Hill: Shigley’s Mechanical Engineering Design, Eighth Edition
[03] Roloff /Matek: Maschinenelemente, 21. Auflage
[04] AGMA, TECHNICAL PAPERS: DIN 3996: A New Standard for Calculating the Load Capacity of Worm Gears
[05] SVATOPLUK ČERNOCH: Strojně technická příručka
[06] RUDOLF KŘÍŽ, PAVEL VÁVRA: Strojírenská příručka

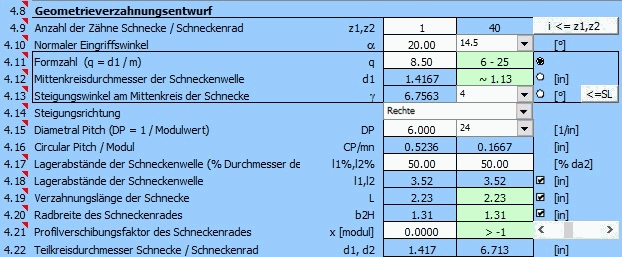

Schneckenräder - Geometrieverzahnungsentwurf Schneckenräder - Geometrie
Schneckenräder - 2D Zeichnungen Schneckenräder - 3D Modell, Detail Schneckenräder - 3D Modell
