Kuželové ozubení (přímé, šikmé, zakřivené)

Výpočet je určen pro geometrický a pevnostní návrh a kontrolu kuželového ozubení s přímými, šikmými a zakřivenými zuby.

Program řeší následující úlohy:

  • Výpočet šikmého a přímého ozubení.
  • Automatický návrh převodu s minimem vstupních požadavků.
  • Návrh pro zadané koeficienty bezpečnosti (statický, dynamický).
  • Výpočet kompletních geometrických parametrů (včetně korigovaného ozubení).
  • Výpočet pevnostních parametrů, kontrola bezpečnosti.
  • Doplňkové výpočty (oteplení, návrh hřídelí).
  • Podpora 2D a 3D CAD systémů.

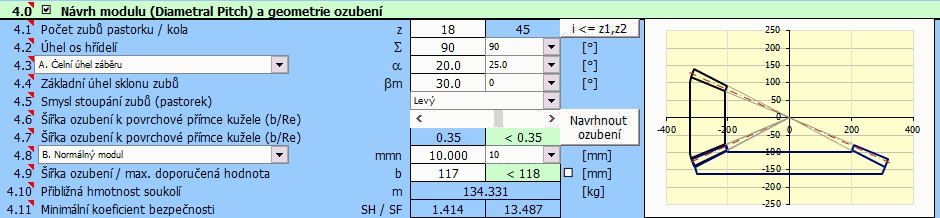

Kuželové ozubení - modul a rozměry

Výpočet kuželového a hypoidního soukolí ISO 23509

Výpočet je určen pro geometrický návrh kuželového a hypoidního ozubení s přímými, šikmými a zakřivenými zuby dle normy ISO 23509.

Program řeší následující úlohy:

  • Předběžný návrh velikosti ozubení.
  • Detailní návrh geometrie ozubení pro Přímé, Šikmé, Zakřivené, Zerol a Hypoidní (Gleason, Oerlikon, Klingelnberg) ozubení.
  • Automatický návrh převodu s minimem vstupních požadavků.
  • Generování běžných 2D výkresů.
  • Přesný 3D model kuželového ozubení (Přímé, Šikmé, Zakřivené, Zerol).
  • Přesný 3D model hypoidního ozubení (Gleason, Oerlikon, Klingelnberg).
  • Generování přesných 3D modelů pro výrobu či tisk pro libovolný 3D CAD systém.

Výpočty používají postupy, algoritmy a údaje z norem ANSI, ISO, DIN, BS a z odborné literatury.

Seznam norem: ISO 23509, AGMA ISO 23509:A, DIN 3971, DIN 3991 Kegelradern 1-4, ISO 6336 1-3, DIN 3965 Toleranzen für Kegelradverzahnungen 1-4, ISO 1328, DIN 3990, ANSI B6.1-1968, AGMA 2001-C95, AGMA 908-B89/95, AGMA 2003-A86/88, AGMA 2005-B88 a další.

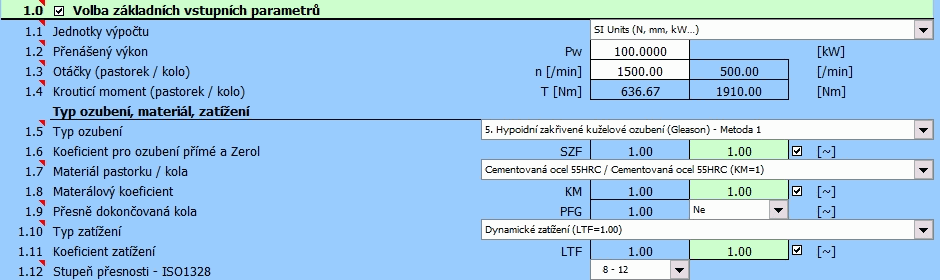

Kuželové a hypoidní ozubení - zadaní Kuželové a hypoidní ozubení - výkresy Kuželové a hypoidní ozubení - 3D model
