Zylindrische schraubenförmige Verdrehungsfedern

Die Berechnung ist für einen geometrischen und Festigkeitsentwurf der zylindrischen, durch statische bzw. zyklische Belastung beanspruchte Verdrehungsfedern aus kaltgeformten Drähten und Stangen und Kreisquerschnitt bestimmt. Außer dem Entwurf der geometrischen und Festigkeitsparameter arbeitet die Berechnung mit CAD-Systemen zusammen.

Das Programm löst folgende Aufgaben:

  • Automatischer Entwurf der Feder.
  • Auswahl einer optimalen Variante der Federausführung in Hinsicht auf Festigkeit, Geometrie und Gewicht.
  • Statische und dynamische Festigkeitskontrolle.
  • Berechnung der Arbeitskräfte einer Feder mit bekannten Herstellungs- und Montagemaßen.
  • Berechnung der Montagemaße für bekannte Belastung und Herstellungsparameter der Feder.
  • Das Programm enthält eine Tafel mit üblich verwendeten Federwerkstoffen nach ISO, ASTM/SAE, DIN, BS, JIS und anderen.
  • Unterstützung von 2D und 3D CAD Systemen.

In der Berechnung sind Daten, Verfahren, Algorithmen und Angaben aus der Fachliteratur und Normen EN 13906-3, DIN 2088 benutzt.

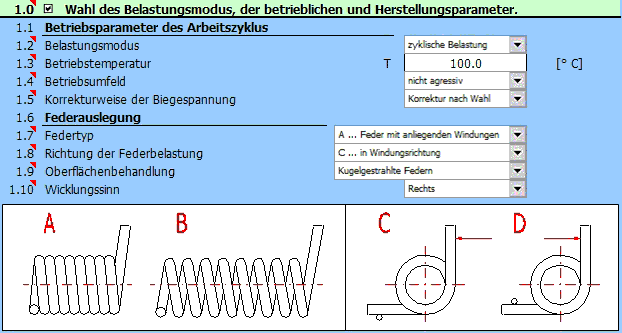

Zylindrische schraubenförmige Verdrehungsfedern Zylindrische schraubenförmige Verdrehungsfedern - 2D und 3D-Modell
